스펙타클 블라인드 플랜지란 특징 규격표



스펙타클 블라인드 플랜지(Spectacle Blind Flange), 또는 **피겨 8 블라인드(Figure 8 Blind)**는 배관 시스템에서 유체의 흐름을 완전히 차단하거나 흐르게 할 때 사용되는 특수한 형태의 플랜지입니다. 이름처럼 안경(Spectacle) 모양 또는 숫자 8 모양을 닮았다고 하여 이러한 명칭이 붙었습니다.



일반적인 블라인드 플랜지가 배관을 영구적으로 막을 때 사용된다면, 스펙타클 블라인드는 빈번한 라인 차단 및 개방이 필요한 공정에서 유용하게 사용됩니다. 이는 정비, 안전 점검, 공정 전환 등의 목적으로 활용됩니다.



주요 특징

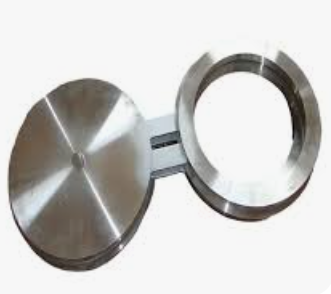

• 두 가지 구성: 스펙타클 블라인드는 두 개의 디스크가 중앙의 연결부(웹)로 연결된 형태로 구성됩니다.
  1. 블라인드 (Blind): 유체의 흐름을 완전히 막는 디스크 부분입니다.
  2. 링 (Ring/Spacer): 유체가 정상적으로 흐를 수 있도록 중앙에 구멍이 뚫린 링 형태의 부분입니다.
• 쉬운 전환: 필요에 따라 플랜지 볼트를 약간 풀고, 이 디스크를 회전시켜 블라인드 쪽이 배관에 맞닿게 하거나, 링 쪽이 맞닿게 하여 유로를 열거나 닫을 수 있습니다.
• 시각적 확인: 밸브와 달리, 스펙타클 블라인드는 배관 라인의 상태(차단 또는 개방)를 육안으로 명확하게 확인할 수 있다는 강력한 안전상의 이점을 제공합니다.





1. 스펙타클 블라인드 플랜지의 용도

주로 정유, 화학 플랜트, 발전소 등 위험 물질을 다루거나 정기적인 유지보수가 필수적인 공정에서 안전 차단 장치로 사용됩니다.

1. 라인 분리 (Isolation): 장비 수리나 교체를 위해 특정 배관 라인을 주 공정에서 완전히 분리할 때 사용합니다.
2. 안전 확보: 밸브의 미세 누설 위험을 완전히 배제하고, 작업자가 안전하게 작업할 수 있도록 물리적인 차단 장벽을 확보할 때 사용합니다.
3. 공정 전환: 특정 생산 라인을 일시적으로 멈추거나, 다른 라인으로 전환해야 할 때 사용됩니다.

2. 스펙타클 블라인드 플랜지 규격표

스펙타클 블라인드 플랜지는 일반적인 플랜지와 마찬가지로 ASME B16.48 규격을 따르며, 배관의 크기(호칭 지름)와 압력 등급(Class)에 따라 상세 규격이 결정됩니다.



A. 주요 규격 및 치수 항목

항목	설명
NPS (Nominal Pipe Size)	호칭 지름 (배관의 크기)
Class (압력 등급)	150, 300, 600, 900, 1500, 2500 등 (허용 압력 및 온도 기준)
OD (Outside Diameter)	플랜지의 외경 (지름)
Bolt Hole Center (B.C.D)	볼트가 체결되는 중심원의 지름
Thickness (T)	디스크 부분의 두께
Handle Length (L)	손잡이 또는 연결부(웹)의 길이
Weight	제품의 중량 (크기 및 재질에 따라 다름)



B. ASME B16.48 기준 압력 등급별 주요 치수 (예시)





다음은 NPS 6인치 스펙타클 블라인드 플랜지의 ASME B16.48 규격 기반 압력 등급별 두께 (Thickness) 및 **외경 (OD)**에 대한 일반적인 예시입니다. (실제 제작 시에는 도면 및 상세 규격 확인 필수)

압력 등급 (Class)	NPS (인치)	외경 (OD, mm)	두께 (T, mm)	볼트 중심원 지름 (B.C.D, mm)
150	6	279.4	12.7	215.9
300	6	279.4	15.9	215.9
600	6	279.4	25.4	215.9
900	6	323.9	38.1	254.0





재질: 주로 A105 (탄소강), A182 F304/F316 (스테인리스강) 등 배관 재질에 맞춰 사용되며, 내식성과 압력-온도 조건에 따라 선택됩니다.





스펙타클 블라인드 플랜지는 배관 시스템의 안전성과 유지보수 효율성을 크게 향상시키는 중요한 요소입니다. 사용 시에는 반드시 해당 공정의 압력 및 온도 조건에 맞는 **압력 등급(Class)**과 재질을 선택해야 합니다.
